Idąc za ciosem opracowania opisu instalacji elektrycznej dla Forda Capri, przygotowałem również analogiczną stronkę dla Taunusa
Jako model posłużyła instalacja z Forda Taunusa '80 1,6 L, ponieważ jednak miałem również pod ręką instalację z Taunusa '78, to w opisie zaznaczę różnice jakie tam napotkałem. Dla innych wersji mogą być też drobne różnice w rozkładzie wiązki silnikowej (silnik V6), jednak mam nadzieję, że i tak opracowanie to pomoże w ogarnięciu sprawy :)
O co tu chodzi?
Po prostu rozłożyłem całą wiązkę na podłodze, z grubsza tak jak powinna być rozłożona w aucie. Następnie porobiłem fotki i opisałem na nich kolejnymi numerami każde odgałęzienie. Pod zdjęciami obrazującymi dany fragment wiązki zamieściłem opis poszczególnych odgałęzień na zasadzie:
kolejny nr - element, który powinien być tu podłączony i ew. jakiś jego opis
kolor kabla, jego średnica - miejsce w instalacji, do którego powinien być podłączony drugi koniec
kolor kabla, jego średnica - miejsce w instalacji, do którego powinien być podłączony drugi koniec
itd...

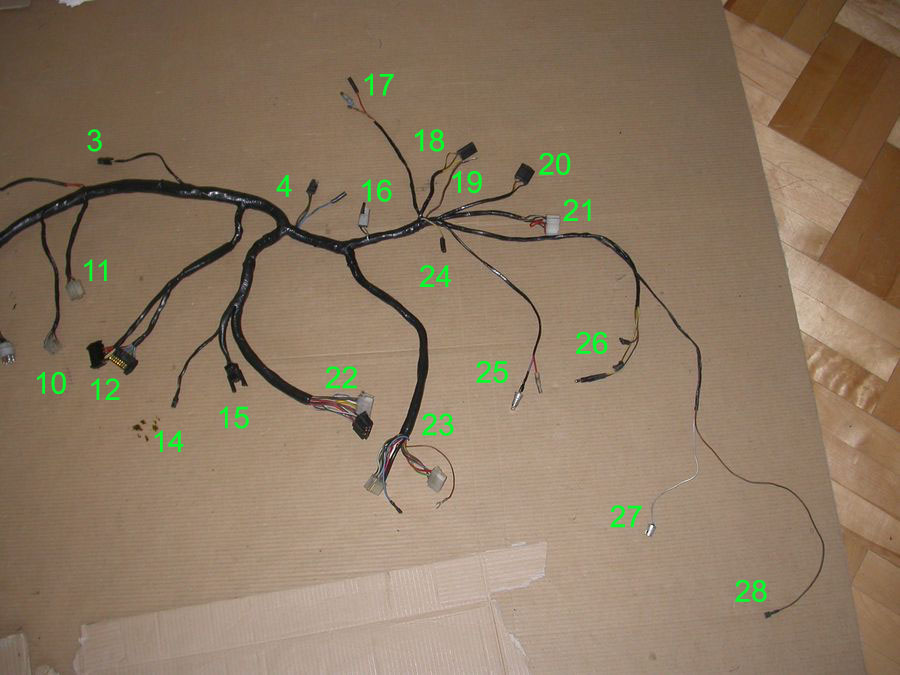

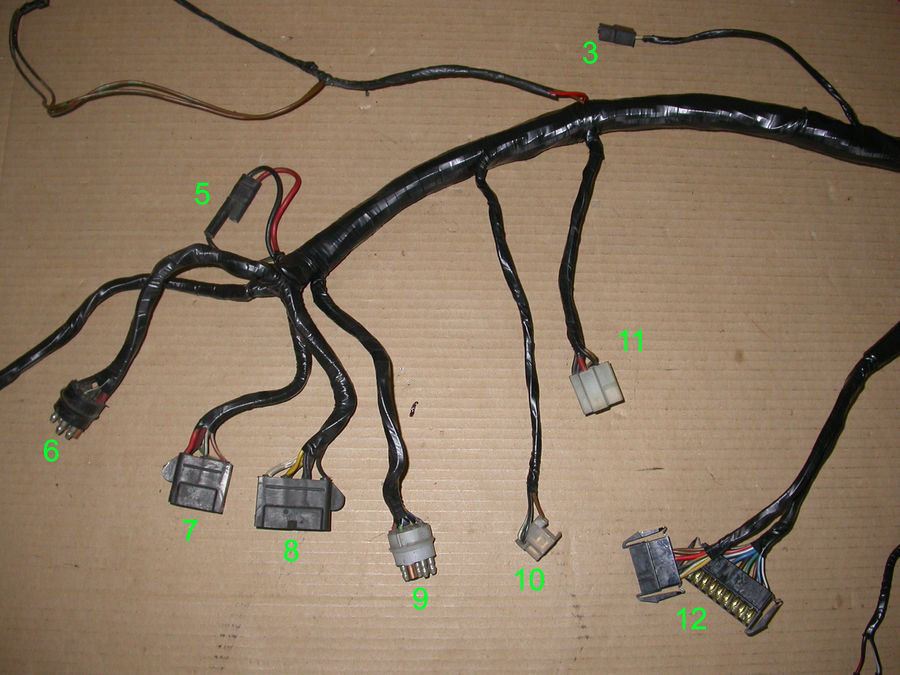

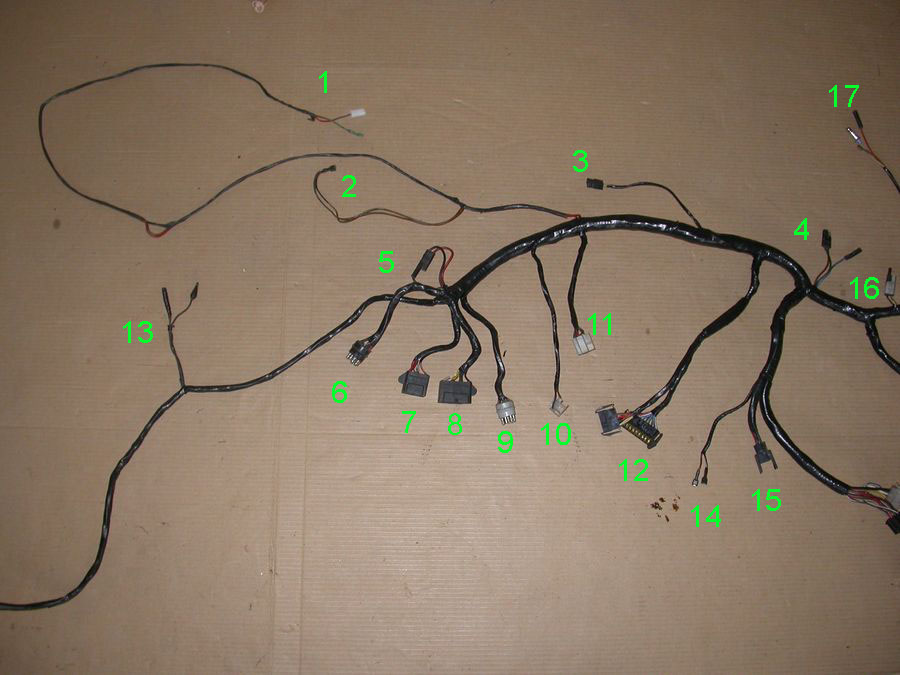

Wiązka wewnętrzna - część środkowa (okolice zegarów i skrzynki bezpieczników)
1- lampka oświetlenia wnętrza (wiązka prowadzona lewym słupkiem szyby przedniej i wzdłuż sufitu do lampki)
brązowy 1,0 - do krańcówki oświetlenia wnętrza lewej
czerwony 1,0 - 12V po bezpieczniku 1
2- krańcówka lampki oświetlenia wnętrza lewa
brązowy 1,0 - do lampki oświetlenia wnętrza
brązowy 1,0 - do krańcówki lampki oświetlenia wnętrza prawej
3- potencjometr oświetlenie zegarów
szary z żółtym 1,0 - do oświetlenia zegarów
szary z żółtym 1,0 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 3 (w TC2 szary z czerwonym 1,0)
4- złącze przerywacza wycieraczek
czarny z zielonym 1,0 - do włącznika wycieraczek
brązowy 1,5 - do włącznika wycieraczek
niebieski 1,5 - do włącznika wycieraczek (w TC2 brązowy z żółtym 1,5)
UWAGA: jeśli włącznik wycieraczek nie ma cyklu przerywanego i nie ma przerywacza, to kabel brązowy musi być połączony z niebieskim
4a- wiązka przerywacza wycieraczek
czarny z zielonym 1,0 - do przerywacza wycieraczek (4c)
brązowy 1,5 - do przerywacza wycieraczek (4c)
brązowy z żółtym 1,5 - do przerywacza wycieraczek (4c)
4b- oczko masowe
brązowy z białym 1,0 - do przerywacza wycieraczek (4c)
4c- przerywacz wycieraczek
czarny z zielonym 1,0 - do złącza przerywacza wycieraczek (4a)
brązowy 1,5 - do złącza przerywacza wycieraczek (4a)
brązowy z żółtym 1,5 - do złącza przerywacza wycieraczek (4a)
brązowy z białym 1,0 - do oczka masowego (4b)
5- złącze przewodu rozruchowego (w TC2 nie występuje)
czerwony 2,5 - 12V z alternatora
czarny 2,5 - do złącza do wiązki silnikowej (czarnego)
czarny z żółtym 2,5 - 12V ze stacyjki w pozycji start
(w TC2 kabel czarny z żółtym 2,5 jest poprowadzony bezpośrednio ze stacyjki do czarnego złącza wiązki silnikowej)
6- złącze do wiązki silnikowej (czarne)
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
czerwony z żółtym 2,5 - 12V z włącznika sygnału dźwiękowego
czerwony 4,0 - 12V dla całej wiązki z alternatora
niebieski z zielonym 1,0 - do kontrolki ciśnienia oleju
czarny 1,0 - 12V ze stacyjki w pozycji zapłon
czarny 2,5 - do złącza przewodu rozruchowego (5)
7- złącze skrzynki bezpieczników
wewnątrz auta, podłączane do skrzynki od dołu (bezpieczniki 1, 2 i 3)
czerwony 2,5 - 12V dla całej wiązki (po bezpieczniku 1)
czerwony z niebieskim 2,5 - zasilenie bezpiecznika 1 z alternatora
szary z czarnym 1,0 - światło pozycyjne/postojowe tylne lewe (po bezpieczniku 2)
szary z zielonym 1,0 - zasilenie bezpiecznika 2 po włączeniu świateł pozycyjnych lub postojowych
szary z czerwonym 1,0 - światło pozycyjne/postojowe tylne prawe, podświetlenie zegarów, schowka itp. (po bezpieczniku 3)
szary z białym 1,0 - zasilenie bezpiecznika 3 po włączeniu świateł pozycyjnych
8- złącze skrzynki bezpieczników
wewnątrz auta, podłączane do skrzynki od dołu (bezpieczniki 4, 5, 6 i 7)
biały 3,0 - zasilenie bezpiecznika 4 po włączeniu świateł drogowych lub ostrzegawczych
żółty 1,5 - 12V dla włącznika światła przeciwmgielnego tylnego (po bezpieczniku 5)
żółty 3,0 - zasilenie bezpiecznika 5 po włączeniu świateł mijania
czarny z żółtym 2,5 - zasilenie bezpieczników 6 i 7 ze stacyjki w pozycji zapłon
czarny z fioletowym 1,5 - 12V dla włącznika wycieraczek (po bezpieczniku 6)
czarny z niebieskim 1,0 - 12V dla złącza czujnika hamulców i włącznika światła wstecznego (po bezpieczniku 6)
czarny 1,5 - 12v dla przekaźnika ogrzewania szyby tylnej, włącznika świateł awaryjnych, włącznika światła STOP i zegarów (po bezpieczniku 7)
9- złącze do wiązki silnikowej (szare)
czerwony z białym 1,0 - do wskaźnika temperatury silnika
niebieski 1,0 - do kontrolki ładowania akumulatora
czarny 1,0 - do włącznika spryskiwacza szyby
zielony 1,5 - do włącznika wycieraczek
czerwony 1,5 - do włącznika wycieraczek
brązowy 1,5 - do włącznika wycieraczek
brązowy z żółtym 1,0 - do włącznika wentylatora
10- przerywacz kierunkowskazów
wewnątrz auta, pod skrzynką bezpieczników
czarny z czerwonym 1,0 - do włącznika świateł awaryjnych
czarny z białym i zielonym 1,0 - do przełącznika zespolonego lewego
czarny z białym i zielonym 1,0 - do włącznika świateł awaryjnych
brązowy 1,5 - masa z wiązki
11- przekaźnik ogrzewania tylnej szyby
wewnątrz auta, pod skrzynką bezpieczników
czarny 1,0 - do włącznika ogrzewania tylnej szyby
czarny 2,5 - do ogrzewania tylnej szyby
czarny z czerwonym 1,0 - 12V po bezpieczniku 7
brązowy z żółtym 1,0 - do włącznika ogrzewania tylnej szyby
czerwony 2,5 - 12V z alternatora przez złącze do wiązki silnikowej (czarne)

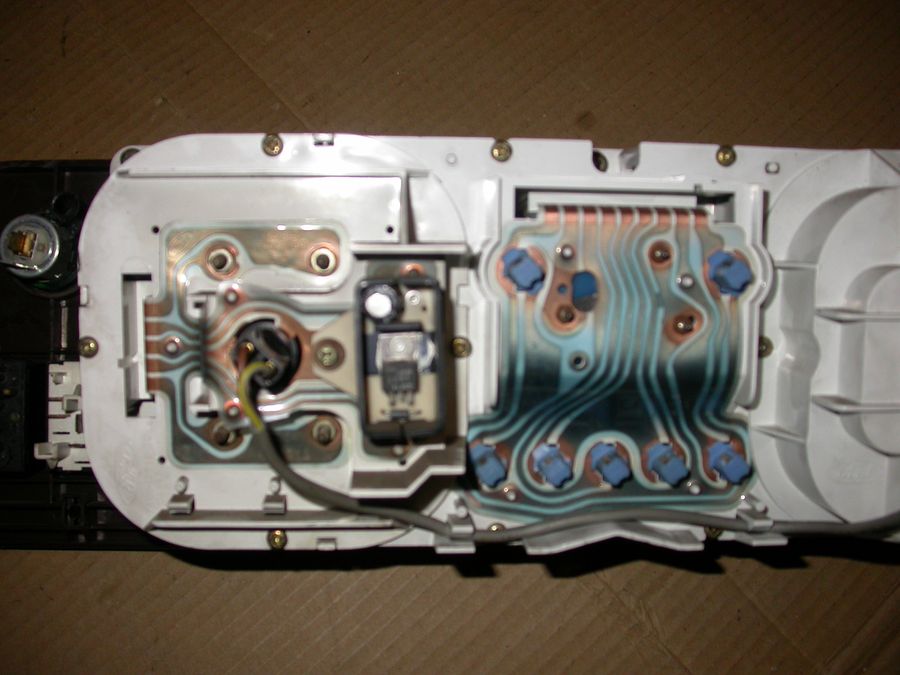

12- zegary
duża wtyczka:
brązowy 1,0 - masa z wiązki (przez małą wtyczkę)
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
niebieski z zielonym 1,0 - do złącza do wiązki silnikowej (czarnego)
czarny z żółtym 1,0 - 12V po bezpieczniku 7
niebieski 1,0 - do złącza do wiązki silnikowej (szarego)
niebieski z białym 1,0 - do przełącznika zespolonego lewego
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
czerwony 1,0 - 12V po bezpieczniku 1
szary z żółtym 1,0 - do potencjometru oświetlenia zegarów (przez małą wtyczkę)
mała wtyczka
niebieski z czarnym 1,0 - do czujnika poziomu paliwa
brązowy 1,0 - masa z wiązki (drugi brązowy 1,0 do dużej wtyczki)
szary z żółtym 1,0 - do potencjometru oświetlenia zegarów (drugi szary z żółtym 1,0 do dużej wtyczki), (w TC2 szary z czerwonym 1,0)
czarny z żółtym 1,0 - 12V po bezpieczniku 7
czerwony z białym 1,0 - do złącza do wiązki silnikowej (szarego)

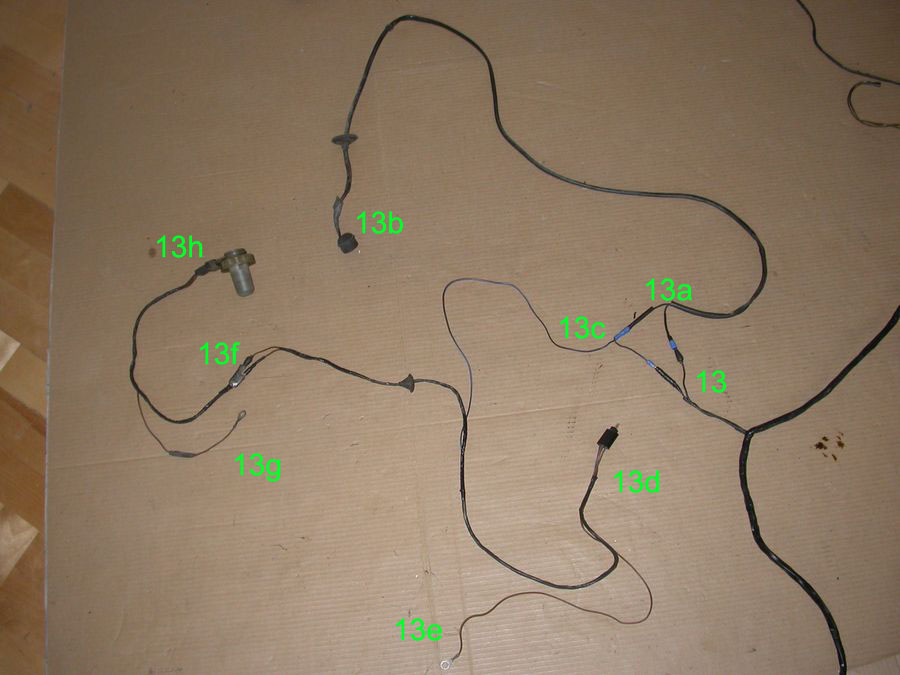

13- złącze wiązki światła cofania i kontrolki hamulców
czarny z niebieskim 1,0 - 12V po bezpieczniku 6
czarny 1,0 - do żarówek świateł cofania
13a- wiązka światła cofania
czarny z niebieskim 1,0 - do włącznika świateł cofania
czarny 1,0 - do włącznika świateł cofania
13b- włącznik świateł cofania
czarny z niebieskim 1,0 - do wiązki kontrolki hamulców (13c)
czarny 1,0 - do złącza (13)
13c- wiązka kontrolki hamulców
czarny z niebieskim 1,0 - do kontrolki hamulców (13d)
13d- kontrolka hamulców
czarny z niebieskim 1,0 - do złącza (13)
brązowy 1,0 - do oczka masowego (13e)
brązowy 1,0 - do czujnika poziomu płynu hamulcowego (13h)
brązowy 1,0 - do czujnika poziomu płynu hamulcowego (13h)

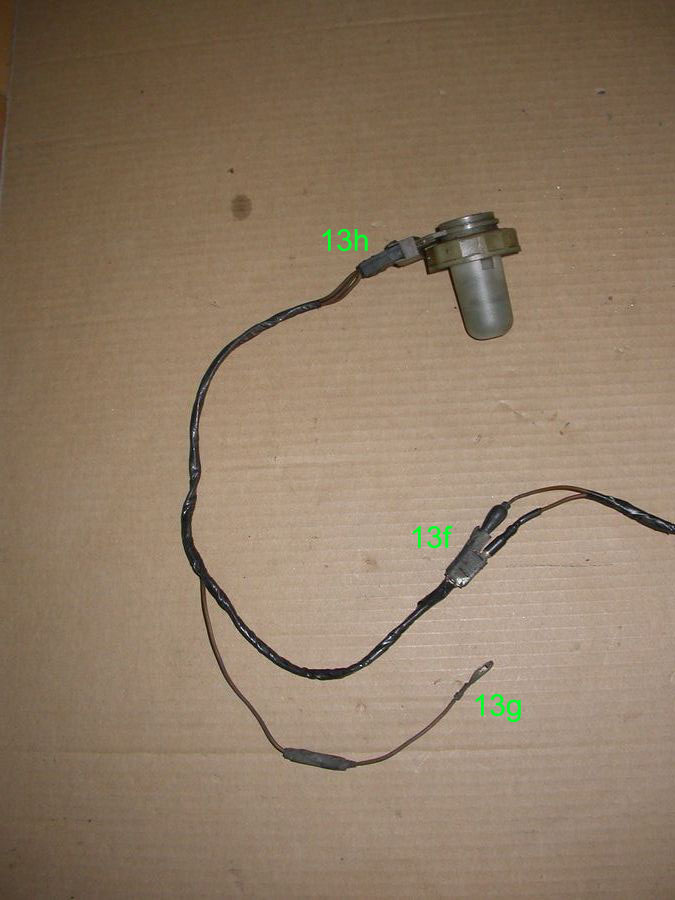

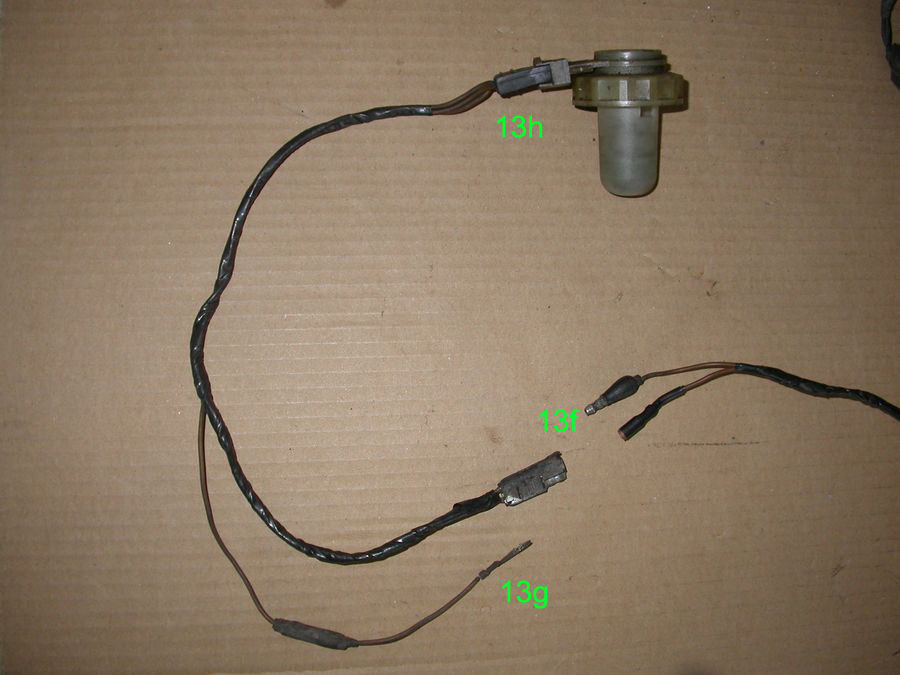

13e- oczko masowe
brązowy 1,0 - do kontrolki hamulców (13d)
13g- oczko masowe
brązowy 1,0 - do czujnika poziomu płynu hamulcowego (13h)
13h- czujnik poziomu płynu hamulcowego
brązowy 1,0 - do kontrolki hamulców (13d)
brązowy 1,0 - do kontrolki hamulców (13d)
brązowy 1,0 - do oczka masowego (13g)
14- włącznik światła STOP
przy pedale hamulca
czarny z szarym 1,0 - 12V po bezpieczniku 7
czarny z czerwonym 1,0 - do żarówek światła STOP
15- stacyjka
szary 1,0 - do przełącznika zespolonego lewego
żółty 0,75 - wolne wyjście
czarny 2,5 - 12V do wiązki w pozycji zapłon
czarny z żółtym 2,5 - 12V dla rozrusznika w pozycji start przez złącze przewodu rozruchowego (5) i złącze do wiązki silnikowej (czarne)
czerwony 4,0 - 12V z alternatora przez złącze do wiązki silnikowej (czarne)
16- złącze sterowania spryskiwaczem świateł przednich
biały z czarnym 1,0 - do przełącznika zespolonego lewego
czarny 1,0 - do przełącznika zespolonego prawego
17- gniazdo zapalniczki i jego oświetlenie
szary z żółtym 1,0 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 3
brązowy 1,5 - masa z wiązki
czerwony 1,0 - 12V po bezpieczniku 1
Wiązka wewnętrzna - część prawa (okolice schowka)

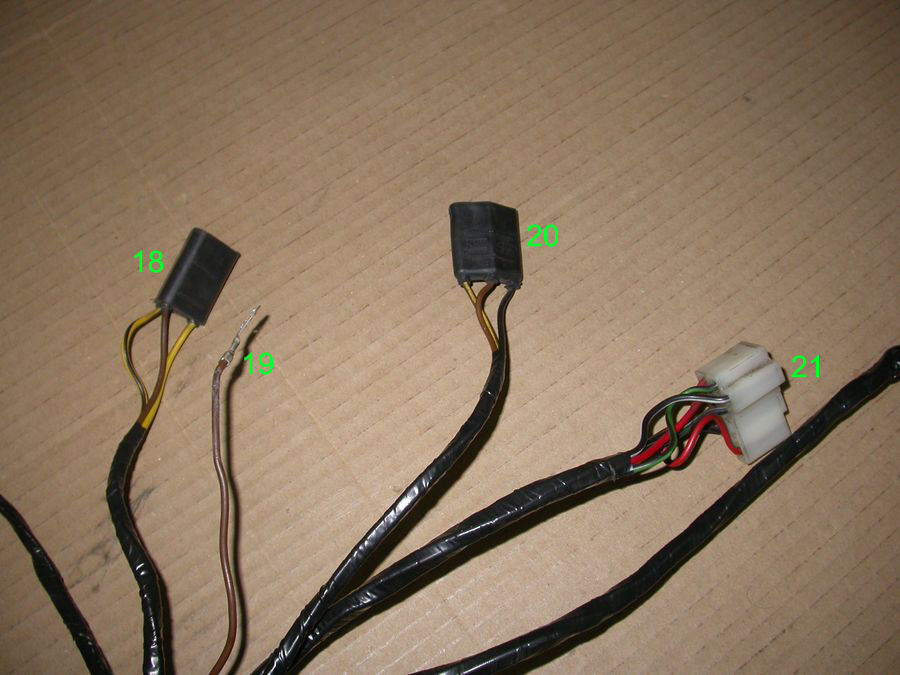

18- włącznik światła przeciwmgielnego, tylnego (w TC2 nie występuje)
w centralnej części konsoli
brązowy 1,0 - masa z wiązki
żółty z czarnym 1,5 - do żarówki światła przeciwmgielnego w tylnej lewej lampie
żółty 1,5 - 12V po bezpieczniku 5
19- oczko masowe
przykręcone do do grodzi silnikowej wewnątrz konsoli (za zapalniczką)
brązowy 1,5 - masa całej wiązki
20- włącznik ogrzewania tylnej szyby
w centralnej części konsoli
czarny 1,0 - do przekaźnika ogrzewania tylnej szyby
brązowy z żółtym 1,0 - do przekaźnika ogrzewania tylnej szyby
brązowy 1,0 - masa z wiązki
21- włącznik świateł awaryjnych
w centralnej części konsoli
czerwony 1,0 - 12V po bezpieczniku 1
czarny 1,0 - 12V po bezpieczniku 7
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
czarny z białym i zielonym 1,0 - do przerywacza kierunkowskazów
czarny z czerwonym 1,0 - do przerywacza kierunkowskazów
22- przełącznik zespolony lewy (kierunkowskazy, sygnał, światła drogowe, światła ostrzegawcze, światła postojowe)
biały z czarnym 1,0 - do złącza sterowania spryskiwaczem świateł przednich (16)
biały z czarnym 2,5 - do przełącznika zespolonego prawego
czarny z brązowym 2,5 - 12V ze stacyjki w pozycji zapłon
niebieski z białym 1,0 - do zegarów
biały 3,0 - do zasilania bezpiecznika 4
żółty 3,0 - do zasilania bezpiecznika 3
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
szary z czarnym 1,0 - do przełącznika zespolonego prawego
czerwony 2,5 - 12V po bezpieczniku 1
czerwony z żółtym 2,5 - do złącza do wiązki silnikowej (czarnego)
szary 1,0 - 12V ze stacyjki w pozycji "0"
czarny z białym i zielonym 1,0 - do przerywacza kierunkowskazów
23- przełącznik zespolony prawy (wycieraczki, spryskiwacz wycieraczek, światła pozycyjne, światła mijania)
niebieski 1,5 - do przerywacza wycieraczek
szary z czarnym 1,0 - do przełącznika zespolonego lewego
szary z zielonym 1,0 - do zasilania bezpiecznika 2
szary z białym 1,0 - do zasilania bezpiecznika 3
biały z czarnym 2,5 - do przełącznika zespolonego lewego
czarny 2,5 - 12V ze stacyjki w pozycji zapłon
czerwony 1,0 - 12V z alternatora przez złącze do wiązki silnikowej (czarne)
czarny 1,0 - do złącza sterowania spryskiwaczem świateł przednich (16)
czarny 1,0 - do złącza do wiązki silnikowej (szarego)
czarny z zielonym 1,0 - do przerywacza wycieraczek
brązowy 1,5 - do przerywacza wycieraczek
brązowy 1,5 - do złącza do wiązki silnikowej (szarego)
czarny z fioletowym 1,5 - 12V po bezpieczniku 6
czerwony 1,5 - do złącza do wiązki silnikowej (szarego)
zielony 1,5 - do złącza do wiązki silnikowej (szarego)
brązowy 1,5 - masa z wiązki
24- złącze dodatkowe obwodu podświetlenia
szary z żółtym 1,0 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 3
25- zegarek (w wersji z zegarami z obrotomierzem)
czerwony 1,0 - 12V po bezpieczniku 1
szary z żółtym 1,0 - do potencjometru oświetlenia zegarów
brązowy 1,0 - masa z wiązki
26- sterowanie nawiewem
brązowy z żółtym 1,0 - do złącza do wiązki silnikowej (szarego)
szary z żółtym 1,0 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 3
brązowy 1,0 - masa z wiązki
brązowy 1,5 - masa z wiązki
27- lampka oświetlenia schowka
szary z białym 1,0 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 3
28- krańcówka lampki oświetlenia wnętrza prawa
brązowy 1,0 - do krańcówki lampki oświetlenia wnętrza lewej

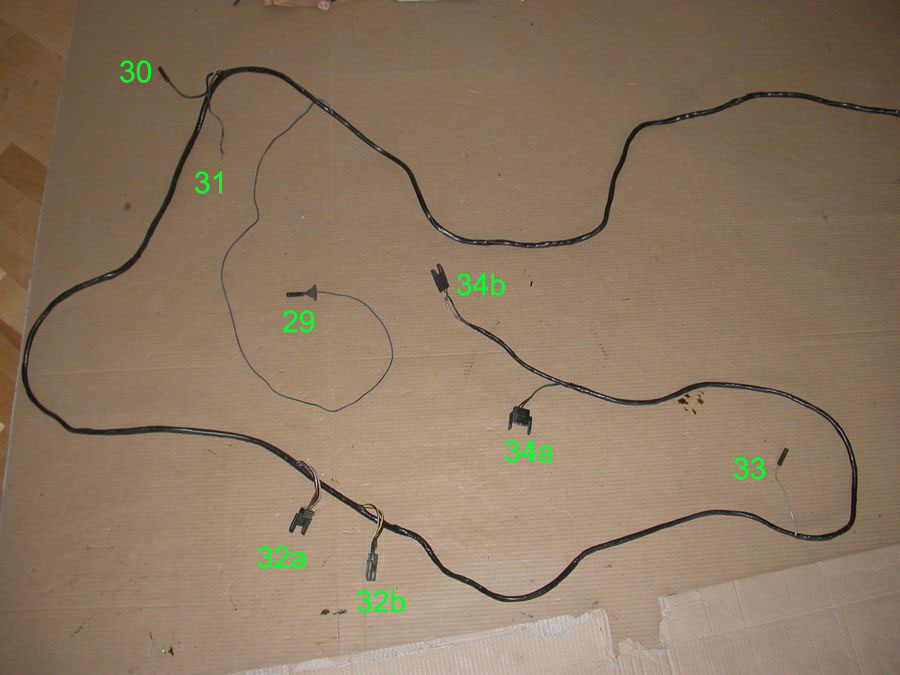

Wiązka wewnętrzna - część tylna (wiązka prowadzona wzdłuż lewego progu do tyłu auta)
29- czujnik poziomu paliwa
niebieski z czarnym 1,0 - do zegarów
30- ogrzewanie tylnej szyby
czarny 2,5 - do przekaźnika ogrzewania tylnej szyby
31- oczko masowe dla świateł tylnych
brązowy 1,0 - do masy lampy tylnej lewej
32a- lampa tylna lewa (masa, pozycja/postój, stop)
brązowy 1,0 - do oczka masowego (31)
brązowy 1,0 - do masy lampy tylnej prawej
czarny z czerwonym 1,0 - do włącznika światła STOP (14)
czarny z czerwonym 1,0 - do żarówki światła STOP w lampie tylnej prawej
szary z czarnym - 12V po bezpieczniku 2 (światło pozycyjne/postojowe lewe)
32b- lampa tylna lewa (kierunkowskaz, wsteczny, przeciwmgielne)
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
czarny 1,0 - do złącza (13)
czarny 1,0 - do żarówki światła cofania w prawej lampie
żółty z czarnym 1,0 - do włącznika światła przeciwmgielnego, tylnego
33- oświetlenie tablicy rejestracyjnej
szary 1,0 - do żarówki światła pozycyjnego w prawej lampie
34a- lampa tylna prawa (kierunkowskaz, wsteczny)
czarny 1,0 - do żarówki światła cofania w lewej lampie
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
34b- lampa tylna prawa (masa, pozycja, stop)
szary 1,0 - do oświetlenia tablicy rejestracyjnej
szary z czerwonym 1,0 - 12V po bezpieczniku 3 (światło pozycyjne prawe)
czarny z czerwonym 1,0 - do żarówki światła STOP w lampie tylnej lewej
brązowy 1,0 - do masy lampy tylnej lewej

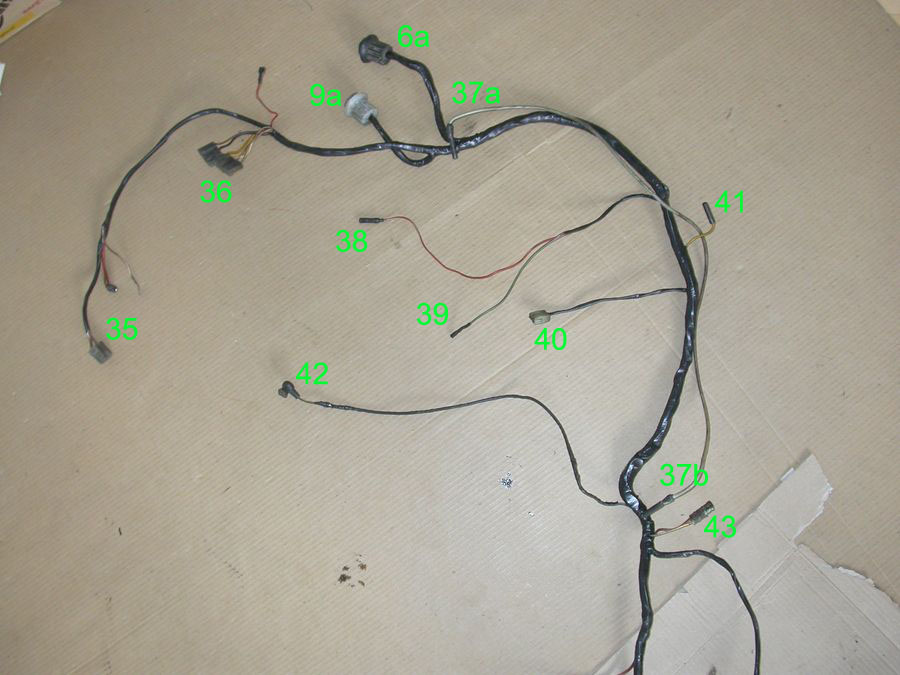

Wiązka komory silnikowej
6a- złącze do wiązki wewnętrznej (czarne)
czarny z białym 1,0 - do kierunkowskazu przedniego lewego
czarny z zielonym 1,0 - do kierunkowskazu przedniego prawego
czerwony z żółtym 2,5 - 12V do sygnału dźwiękowego
czerwony 4,0 - do alternatora
niebieski z zielonym 1,0 - do czujnika ciśnienia oleju
czarny 1,0 - 12V do rezystora (37a)
czarny 2,5 - do rozrusznika (w TC2 czarny z żółtym 2,5 do złącza 48)
9a- złącze do wiązki wewnętrznej (szare)
czerwony z białym 1,0 - do czujnika temperatury silnika
niebieski 1,0 - do alternatora
czarny 1,0 - do pompki spryskiwacza szyby
zielony 1,5 - do silnika wycieraczek
czerwony 1,5 - do silnika wycieraczek
brązowy 1,5 - do silnika wycieraczek
brązowy z żółtym 1,0 - do silnika wentylatora
35- silnik i moduł wycieraczek przednich
czerwony 1,5 - do złącza wiązki wewnętrznej (szarego)
zielony 1,5 - do złącza wiązki wewnętrznej (szarego)
czarny z fioletowym 1,5 - 12V po bezpieczniku 6
brązowy 1,5 - do złącza wiązki wewnętrznej (szarego)
brązowy z białym 1,5 - do oczka masowego
36- skrzynka bezpieczników
czerwony 1,0 - do pompki spryskiwacza szyby przedniej (bezpiecznik 1)
szary z czarnym 1,0 - światło pozycyjne/postojowe przednie lewe (bezpiecznik 2)
szary z czerwonym 1,0 - światło pozycyjne przednie prawe (bezpiecznik 3)
biały 2,5 - do żarówek świateł drogowych (bezpiecznik 4)
żółty 2,5 - do żarówek świateł mijania (bezpiecznik 5)
czarny z fioletowym 1,5 - do silnika wycieraczek (bezpiecznik 6)
czarny z czerwonym i żółtym 1,0 - do silnika wentylatora (bezpiecznik 7)

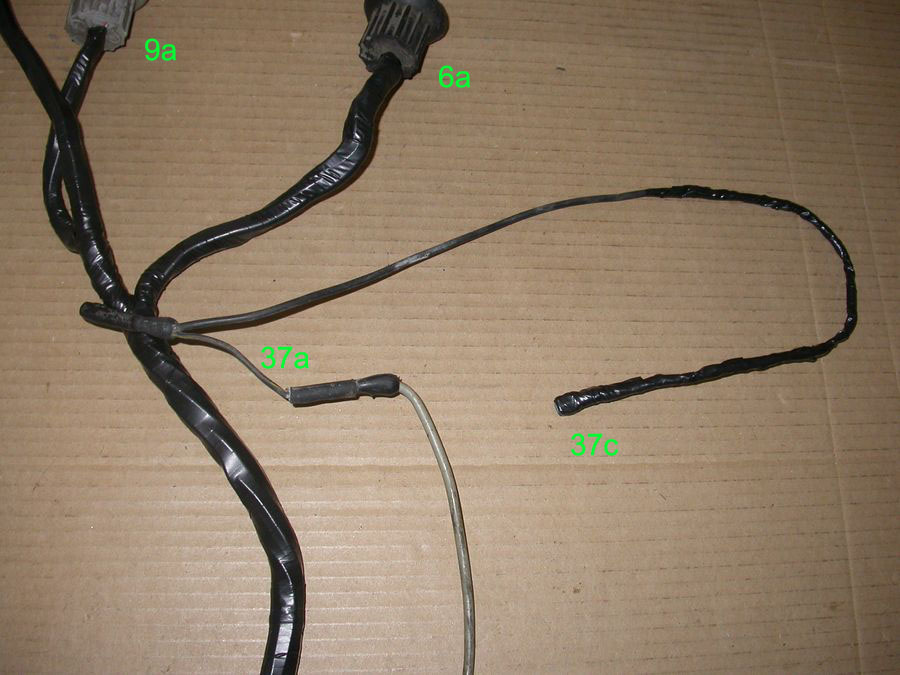

37a- złącze rezystora
czarny 1,0 - do złącza wiązki wewnętrznej (czarnego)
szary 4,0 - do złącza 37b
37b- złącze rezystora
czarny z żółtym 1,0 - do zacisku "15" cewki zapłonowej
czarny z żółtym 1,5 - do rozrusznika
szary 4,0 - do złącza 37a
37c- ? Jakieś złącze nie wiem od czego (w TC2 nie występuje)
czarny 2,5 - wpięty w złącze 37a

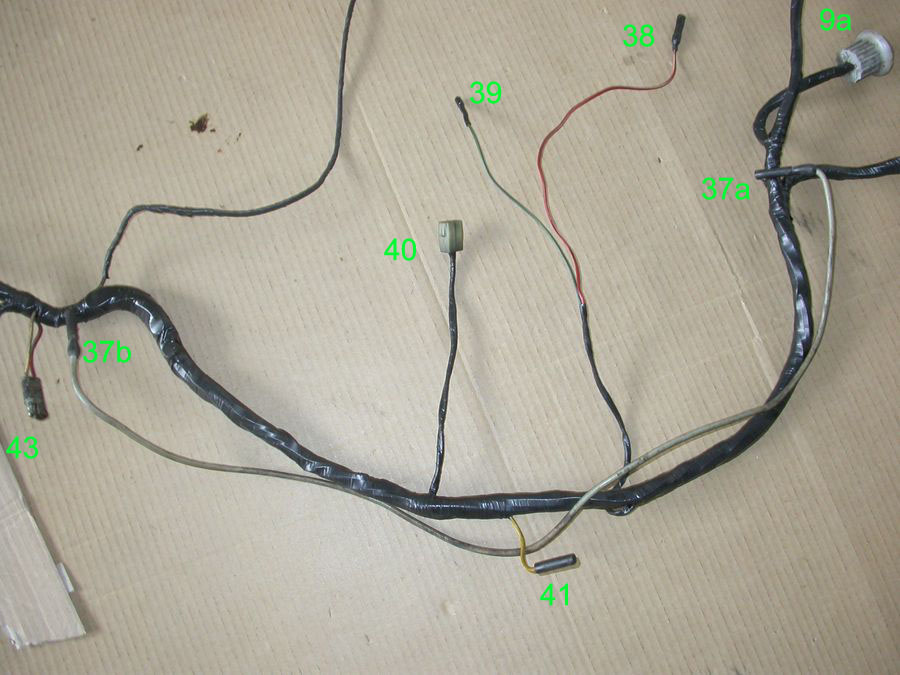

38- czujnik temperatury silnika
czerwony z białym 1,0 - do złącza do wiązki wewnętrznej (szarego)
39- czujnik ciśnienia oleju
niebieski z zielonym 1,0 - do złącza do wiązki wewnętrznej (czarnego)
40- pompka spryskiwacza szyby
czarny 1,0 - do złącza do wiązki wewnętrznej (szarego)
czerwony 1,0 - do skrzynki bezpieczników (bezpiecznik 1)
41- złącze spryskiwacza świateł przednich (opcja występująca w TC2)
żółty 1,5 - 12V po bezpieczniku 5
42- cewka zapłonowa
czarny z żółtym 1,0 - do rezystora (złącze 37b)
43- złącze świateł dalekosiężnych (opcja)
biały 1,5 - 12V po bezpieczniku 4
czerwony 1,5 - 12V z alternatora

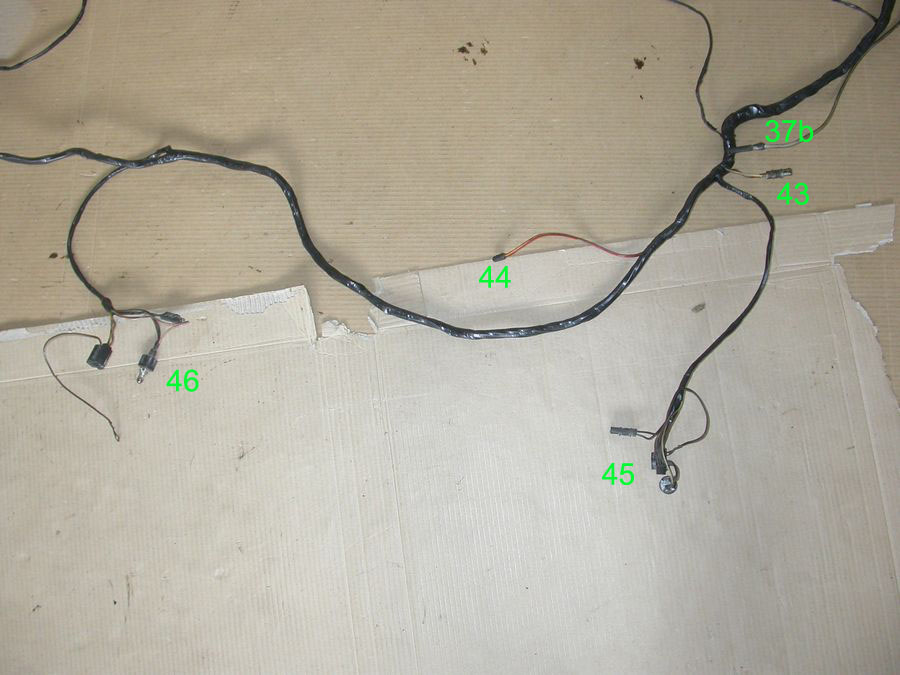

44- sygnał
czerwony z żółtym 2,5 - do złącza do wiązki wewnętrznej (czarnego)
45- światło przednie lewe
żółty 1,5 - 12V po bezpieczniku 5
biały 1,5 - 12V po bezpieczniku 4
brązowy 1,5 - do oczka masowego
szary z czarnym 1,0 - 12V po bezpieczniku 2
czarny z białym 1,0 - do złącza do wiązki wewnętrznej (czarnego)
46- światło przednie prawe
żółty 1,5 - 12V po bezpieczniku 5
biały 1,5 - 12V po bezpieczniku 4
brązowy 1,5 - do oczka masowego
szary z czerwonym 1,0 - 12V po bezpieczniku 3
czarny z zielonym 1,0 - do złącza do wiązki wewnętrznej (czarnego)

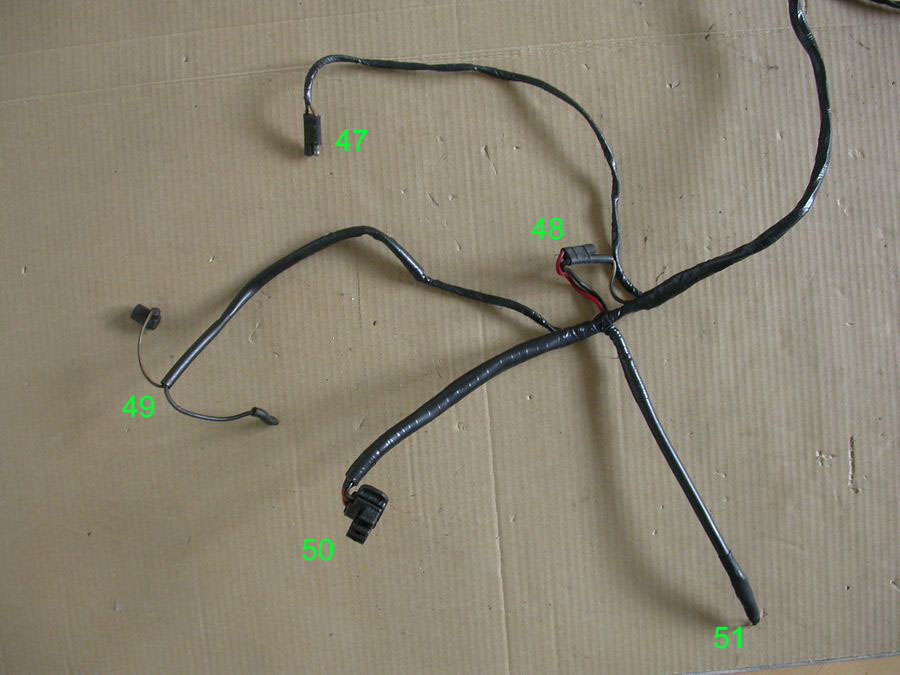

47- silnik wentylatora
czarny z czerwonym i żółtym 1,0 - 12V po bezpieczniku 7
brązowy z żółtym 1,0 - do złącza do wiązki wewnętrznej (szarego)
48- złącze układu rozruchowego (tylko w TC2)
czarny z żółtym 2,5 - do złącza do wiązki wewnętrznej (czarnego)
czarny 2,5 - do rozrusznika
czerwony 2,5 - 12V z alternatora
49- rozrusznik
czarny 2,5 - do złącza do wiązki wewnętrznej (czarnego) (w TC2 do złącza 48)
czarny z żółtym 1,5 - do rezystora (złącze 37b)
50- alternator
czerwony 4,0 - do złącza do wiązki wewnętrznej (czarnego)
czerwony 4,0 - do złącza do wiązki wewnętrznej (czarnego)
niebieski 1,0 - do złącza do wiązki wewnętrznej (szarego)
51- akumulator (+)
czarny 1,5 - do złącza do wiązki wewnętrznej (czarnego) i alternatora
_________________________________________________________________
BONUSSO :) czyli jak podłączyć zegary z obrotkiem zamiast zegarów bez obrotka.

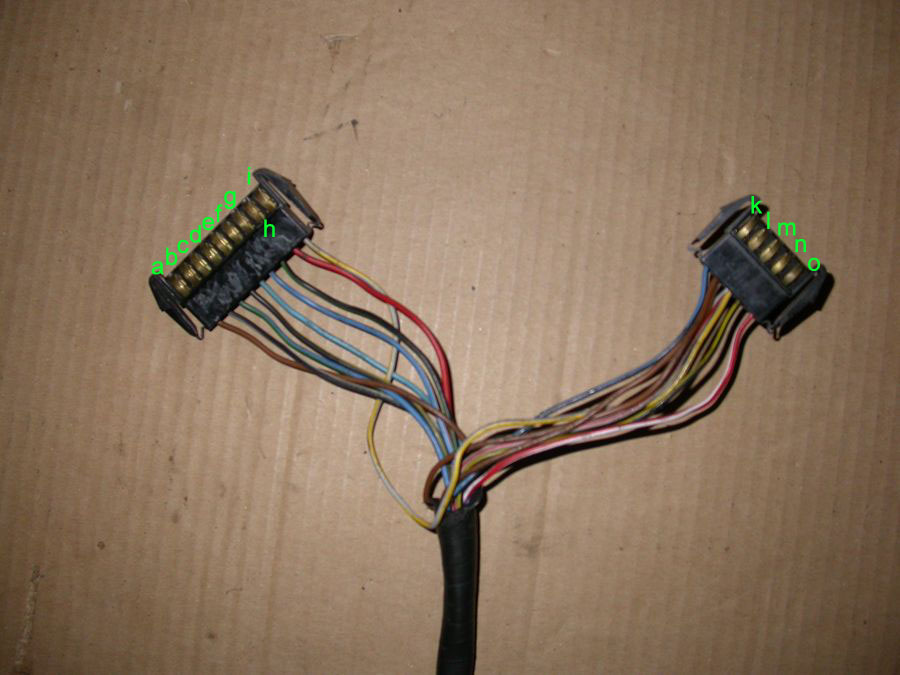

Wtyczki zegarów bez obrotka wyglądają tak:
duża wtyczka:
a- brązowy - masa (-)
b- czarny z białym - kontrolka kierunkowskazu lewego (+)
c- niebieski z zielonym - kontrolka ciśnienia oleju (-)
d- czarny z żółtym - 12V po włączeniu stacyjki (+)
e- niebieski - kontrolka ładowania (-/+)
f- niebieski z białym - kontrolka świateł drogowych (+)
g- czarny z zielonym - kontrolka kierunkowskazu prawego (+)
h- czerwony - 12V po bezpieczniku (+)
i- szary z żółtym - oświetlenie zegarów (+)
mała wtyczka
k- niebieski z czarnym - wskaźnik poziomu paliwa (-)
l- brązowy masa (-)
m- szary z żółtym - oświetlenie zegarów (+)
n- czarny z żółtym - 12V po włączeniu stacyjki (+)
o- czerwony z białym - wskaźnik temperatury (-)

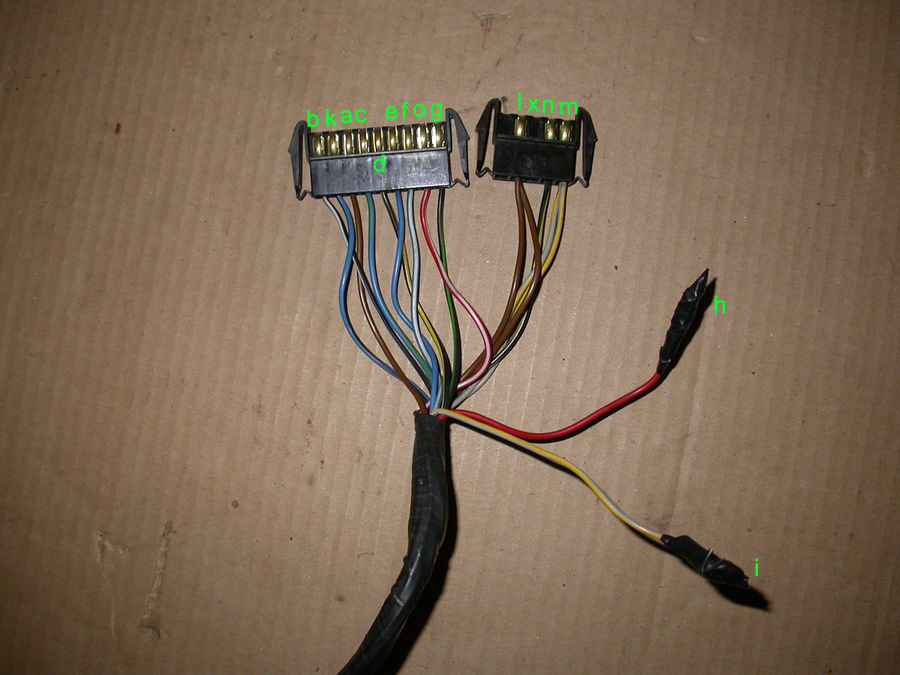

Należy kable poprzekładać, doprowadzając do stanu takiego:
Do miejsca oznaczonego x (albo dorabiając końcówkę w środkowe miejsce małej wtyczki, albo pod nakrętkę na zegarach) trzeba dodatkowo podciągnąć sygnał z zacisku "1" cewki zapłonowej.
Wolne kable (czerwony i szaro/żółty) można wykorzystać do zasilenia i podświetlenia zegarka w konsoli centralnej.

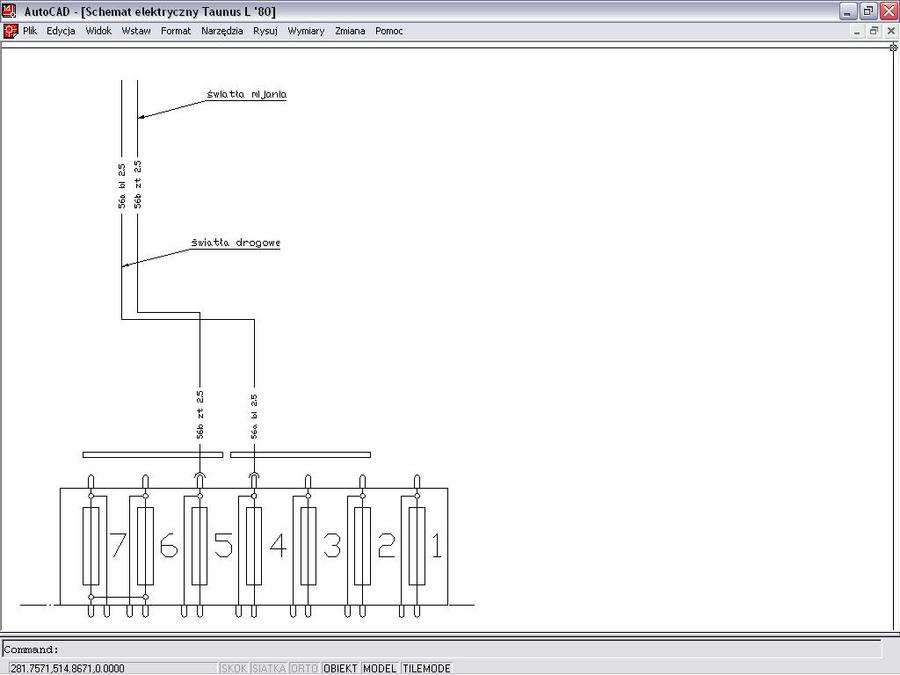

BONUSSO nr 2 :) czyli jak odciążyć styki włącznika świateł przez zastosowanie przekaźników.
Fabryczne podłączenie wygląda tak:
Należy dołożyć dwa przekaźniki i podłączyć je w ten sposób:
gryziu liil (EM)
