Instalacja elektryczna - schematy

Poniższe schematy pochodzą z dokumentacji modelu Ford Capri Mk III. Podzielone są na dwie części: dla modeli wcześniejszych, produkowanych do 01.1980, i dla modeli późniejszych, produkowanych od 01.1980. Znaczących różnic pomiędzy nimi nie ma - różnią się detalami, jak na przykład różne dodatkowe opcje.
Dodatkowo, schematy dla wcześniejszych modeli podzielone są na arkusze odpowiadające blokom funkcjonalnym, zaś dla późniejszych modeli - cały schemat przedstawiony jest na pojedyńczym arkuszu.
Przy schematach instalacji dla wcześniejszych wersji, poniżej przedstawiony jest opis elementów występujących na schemacie. Dodatkowo, zamieszczone są różne rysunki poglądowe. Te rysunki mogą być również pomocne przy instalacji elektrycznej późniejszych modeli, zwrócić należy jedynie uwagę, że ich numeracja odnosi się do schematów wersji wcześniejszej.
Na wszystkich schematach przewody oznaczone są w sposób przedstawiony poniżej.

Schematy:

Oznaczenie przewodów na schematach

Oznaczenie przewodów na schematach jest w następującej postaci:

numer kolor przekrój, przykładowo: 54-16 sw/gr-rt 2,5

Poszczególne składniki oznaczenia przewodów są następujące:

numer - numer obwodu
kolor - kolor przewodu, a jeśli przewód jest wielokolorowy, to oznaczenie jest w postaci kolor_podstawowy/kolor_dodatkowy
przekrój - przekrój przewodu wyrażony w mm2, jeżeli przekrój nie został podany, przyjmuje się że wynosi on 0,5mm2.

Kolory oznaczane są dwuliterowym skrótem, według następującego klucza:

bl - niebieski
br - brązowy
ge - zółty
gr - szary
gn - zielony
rs - różowy
rt - czerwony
sw - czarny
vi - fioletowy
ws - biały

Ford Capri Mk III do 01.1980

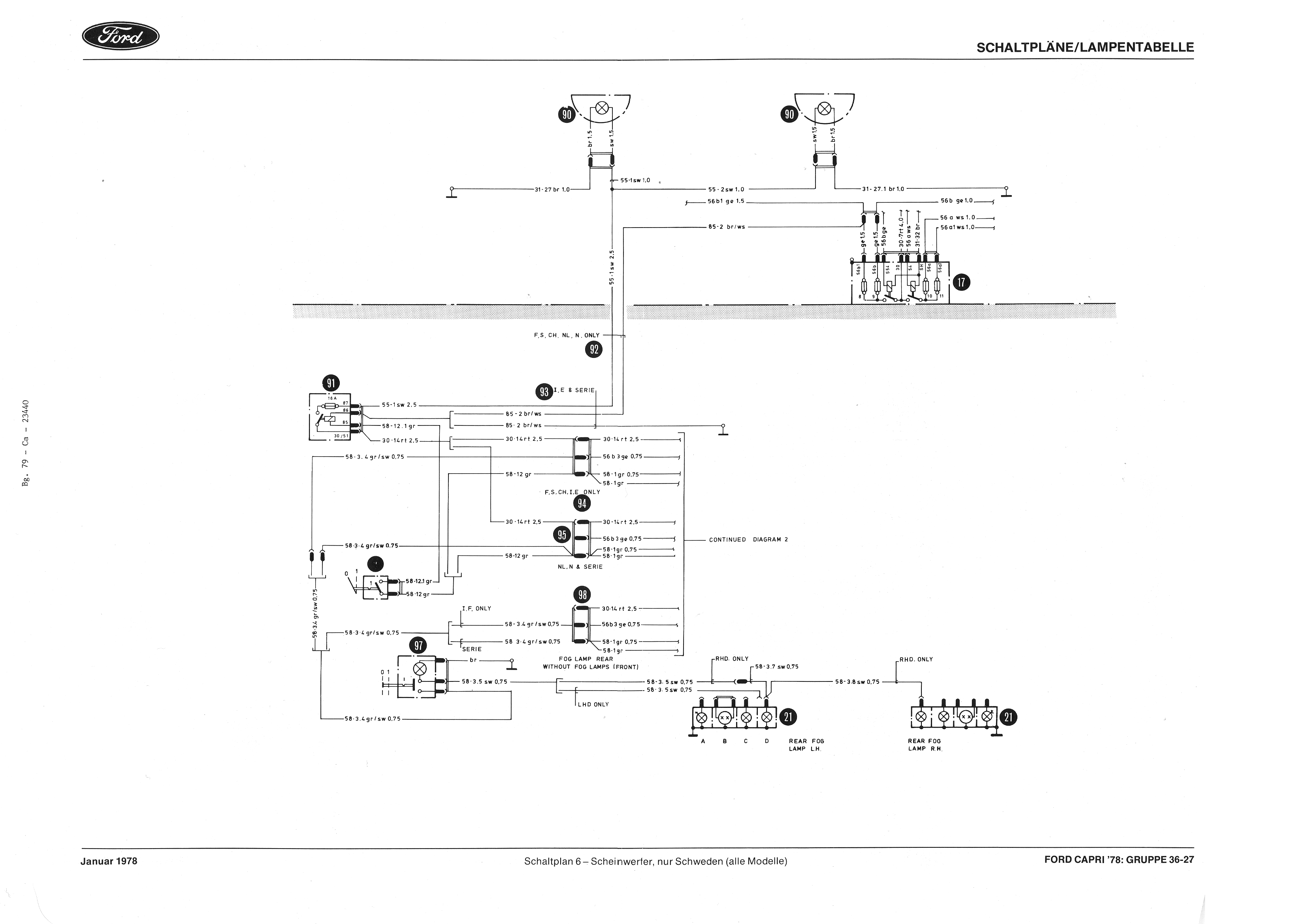

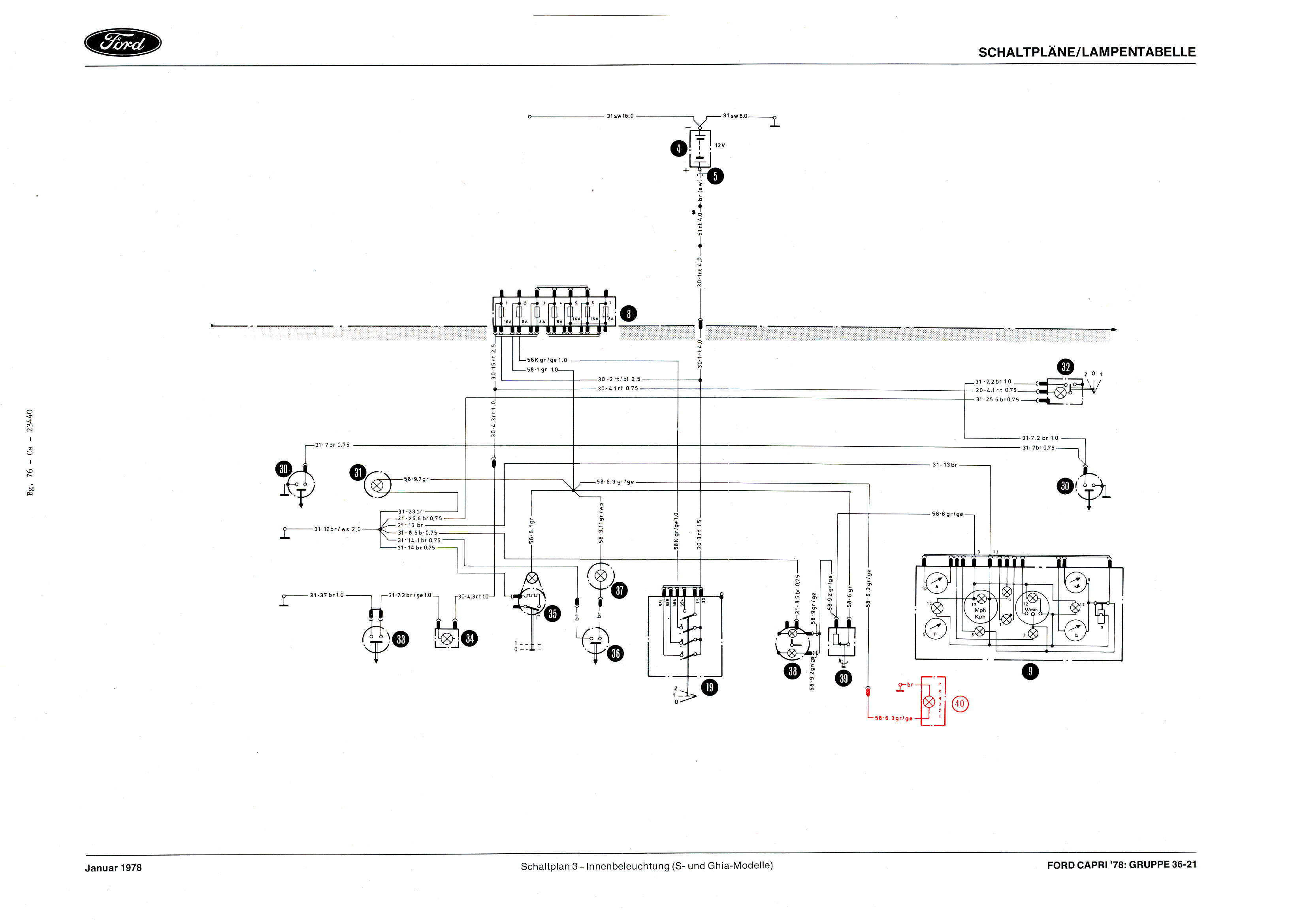

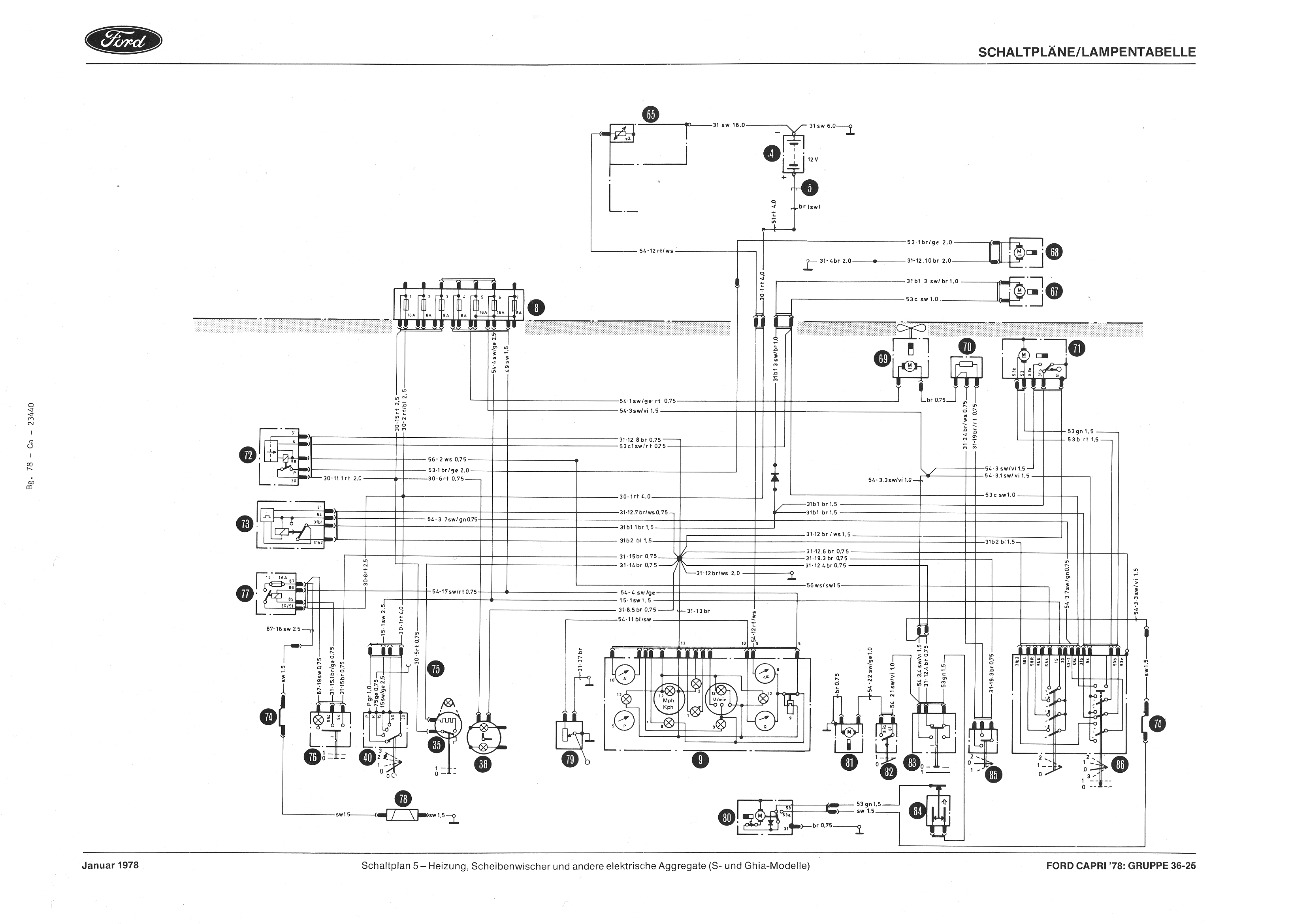

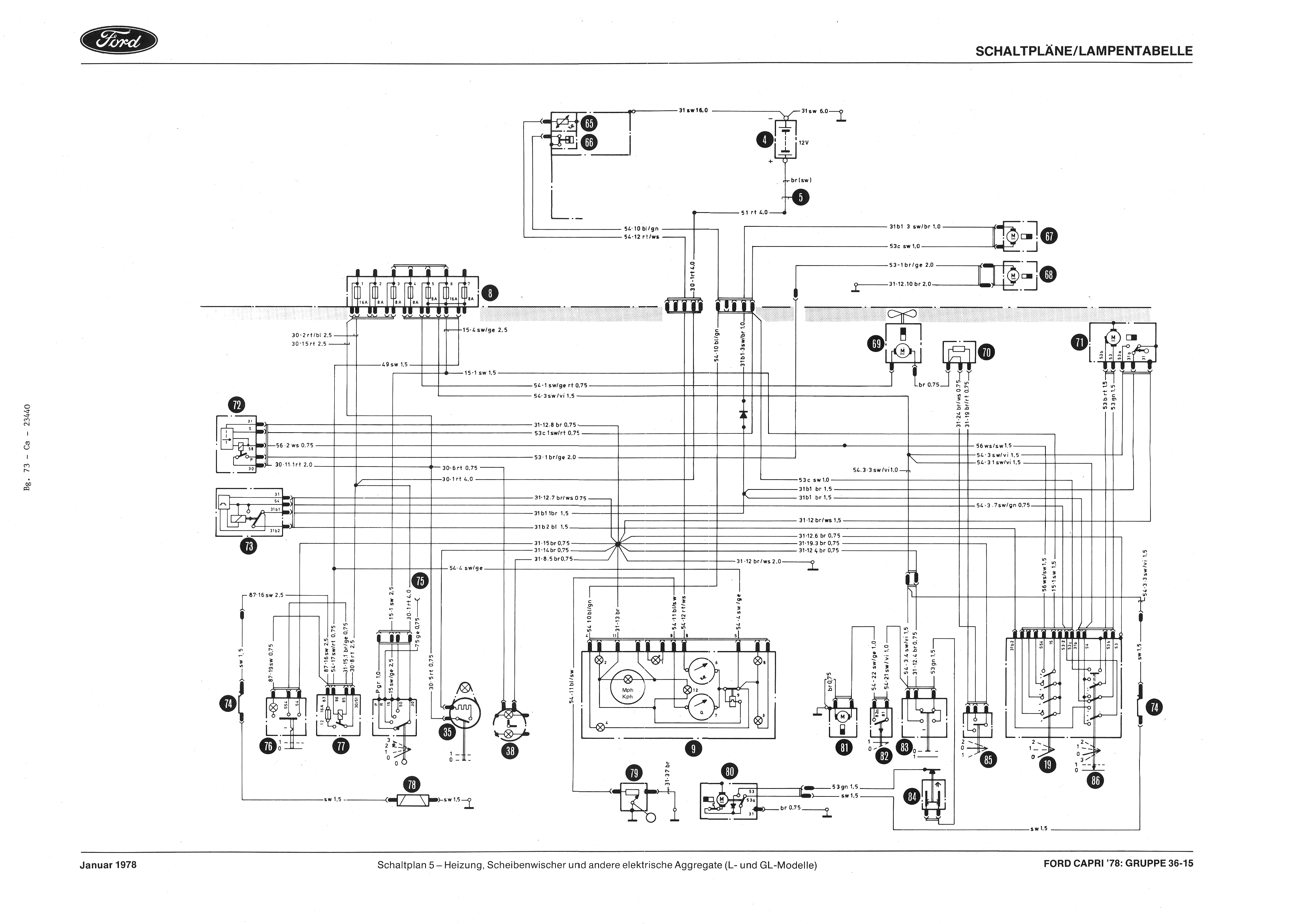

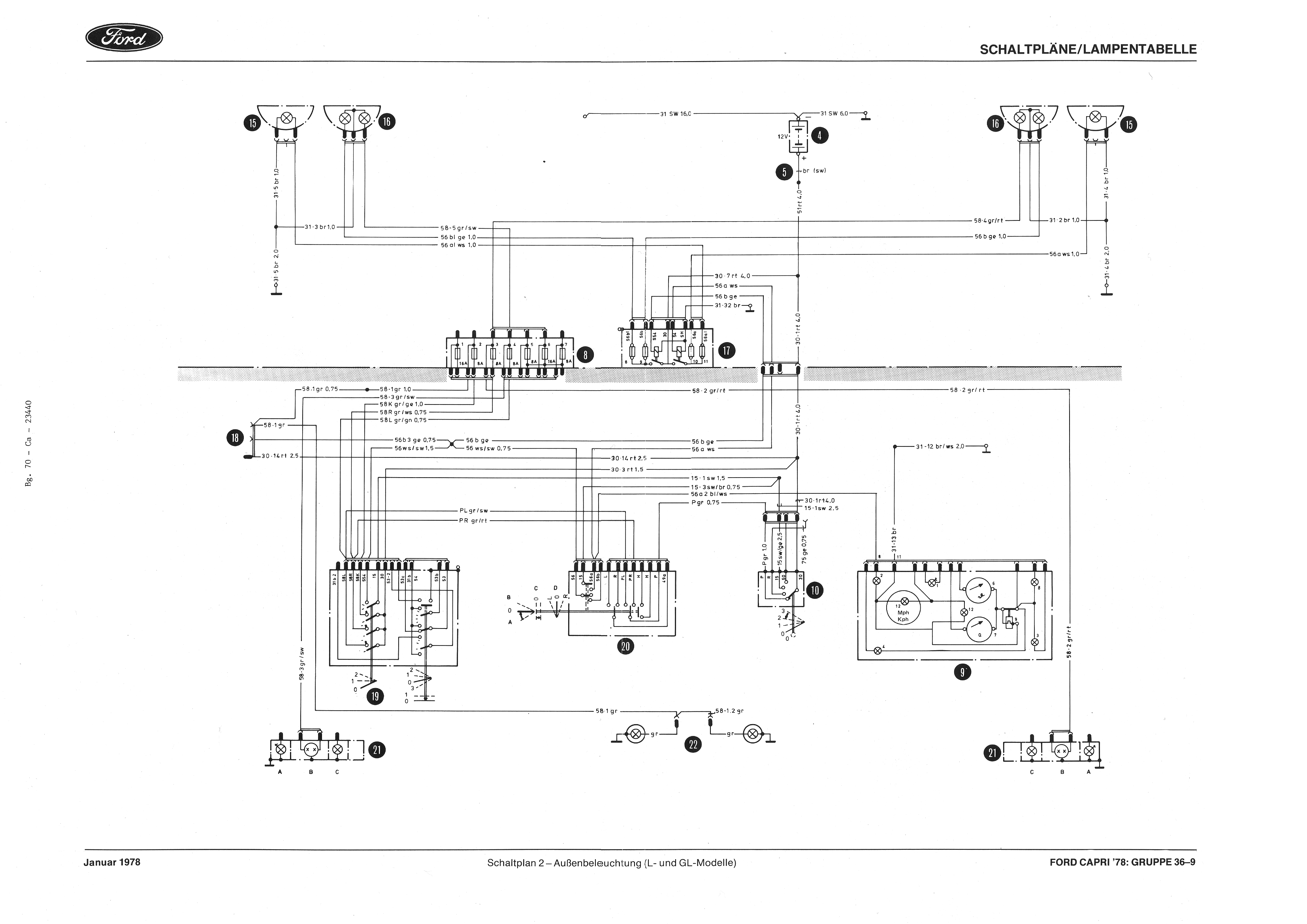

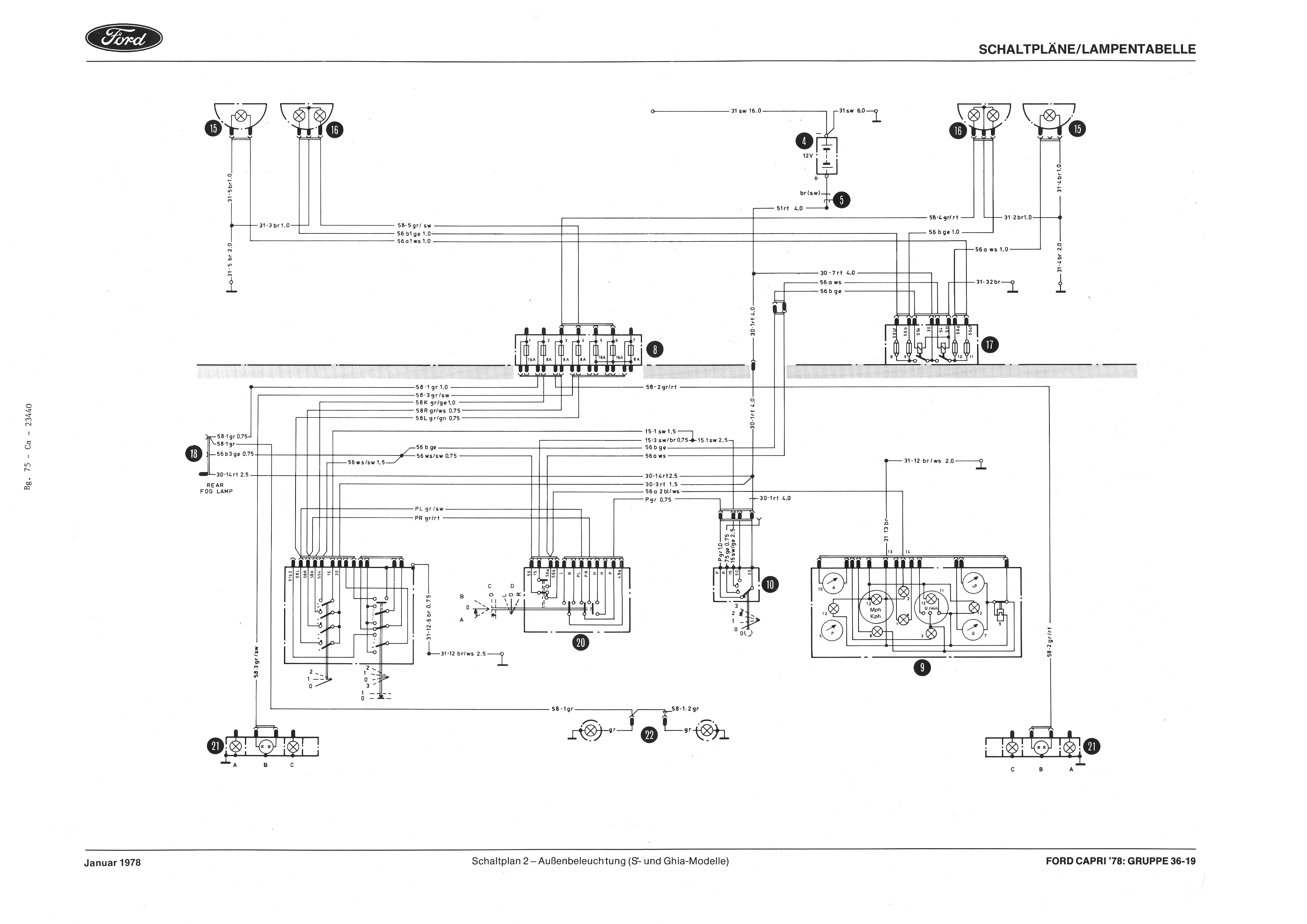

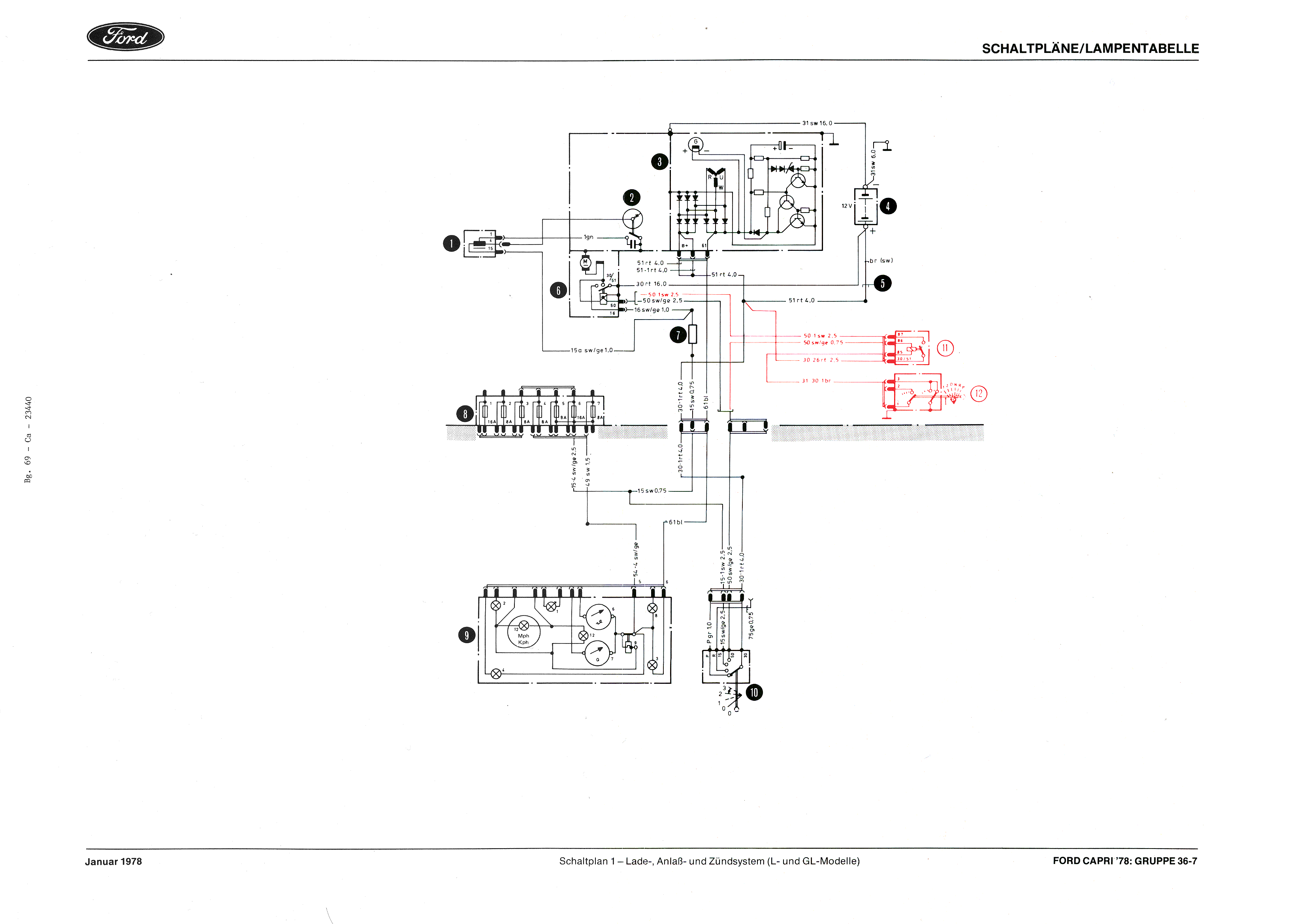

Schematy (wszystkie w postaci plików w formacie GIF, o wielkości 3308x2339 pikseli):

Poniżej przedstawiona została lista elementów występujących na schematach. Dodatkowo, dla niektórych elementów przedstawione zostały rysunki poglądowe. Elementy zaznaczone na czerwono są opcjonalne.

1 -cewka zapłonowa
2 -rozdzielacz zapłonu
3 -alternator
4 -akumulator
5 -przewód pomiarowy amperomierza
6 -rozrusznik
7 -rezystor balastowy zapłonu
8 -skrzynka bezpieczników
9 -zestaw wskaźników
1 - kontrolka kierunkowskazów
2 - kontrolka świateł drogowych
3 - kontrolka braku ładowania
4 - kontrolka ciśnienia oleju (L, GL)
5 - wskaźnik ciśnienia oleju (S, Ghia)
6 - wskaźnik temperatury silnika
7 - wskaźnik poziomu paliwa
8 - kontrolka ukladu hamulcowego/hamulec ręczny
9 - regulator napięcia
10 - amperomierz (S, Ghia)
11 - obrotomierz (S, Ghia)
12 - oświetlenie zestawu wskaźników
10 -stacyjka
0 - wyłączony
1 - urządzenia pomocnicze
2 - zapłon
3 - start
11 -przekaźnik automatycznej skrzyni biegów
12 -przełącznik automatycznej skrzyni biegów
15 -reflektor - światła drogowe
16 -reflektor - światła mijania i pozycyjne
17 -przekaźnik świateł drogowych i mijania
18 -złącze świateł przeciwmgielnych
19 -włącznik świateł
1 - światła pozycyjne, oświetlenie wewnętrzne
2 - światła drogowe
20 -przełącznik zespolony
A - sygnał świetlny światłami drogowymi
B - światła drogowe
C - klakson
D - kierunkowskaz
21 -zespolone światło tylne
A - kierunkowskaz
B - pozycyjne/stop
C - cofanie
22 -oświetlenie tablicy rejestracyjnej
30 -drzwiowy włącznik światła
31 -podświetlenie regulacji wentylacji i włącznika dmuchawy
32 -oświetlenie wewnętrzne nad drzwiami pasażera
33 -włącznik oświetlenia bagażnika
34 -oświetlenie bagażnika
35 -zapalniczka i podświetlenie zapalniczki
36 -włącznik oświetlenia schowka
37 -oświetlenie schowka
38 -zegarek i podświetlenie zegarka
39 -potencjometr regulacji oświetlenia deski rozdzielczej
40 -podświetlenie wskaźnika położenia dźwigni automatycznej skrzyni biegów
44 -kierunkowskaz, przód
45 -włącznik światła cofania (tylko manualna skrzynia biegów)
46 -włącznik świateł stop
47 -przerywacz kierunkowskazów
48 -klakson
49 -czujnik awarii układu hamulcowego
50 -włącznik kontrolki hamulca ręcznego
51 -włącznik świateł awaryjnych
52 -światło cofania (opcja, automatyczna skrzynia biegów) (???)
53 -boczne kierunkowskazy (opcja)
65 -czujnik temperatury silnika
66 -czujnik ciśnienia oleju
67 -pompka spryskiwacza przedniej szyby
68 -pompka spryskiwacza przednich reflektorów
69 -silnik dmuchawy
70 -rezystor regulacji prędkości dmuchawy
71 -silnik wycieraczki przedniej szyby
72 -przekaźnik spryskiwacza przednich reflektorów
73 -przekaźnik przerywanej pracy wycieraczek
74 -złącze ogrzewania tylnej szyby
75 -złącze zasilania radia
76 -włącznik ogrzewania tylnej szyby
77 -przekaźnik ogrzewania tylnej szyby
78 -ogrzewanie tylnej szyby
79 -czujnik poziomu paliwa
80 -silnik wycieraczki tylnej szyby
81 -pompka spryskiwacza tylnej szyby
82 -włącznik spryskiwacza tylnej szyby
83 -włącznik wycieraczki tylnej szyby
84 -złącze tylnej wycieraczki
85 -włącznik dmuchawy
86 -włącznik wycieraczki przedniej szyby
90 -światła przecimgielne przednie
91 -przekaźnik świateł przeciwmgielnych
92 -złącze świateł przeciwmgielnych
93 -złącze świateł przeciwmgielnych
94 -złącze świateł przeciwmgielnych
95 -złącze świateł przeciwmgielnych
96 -włącznik świateł przeciwmgielnych przednich
97 -włącznik świateł przeciwmgielnych tylnych
98 -złącze świateł przeciwmgielnych tylnych gdy nie ma przednich

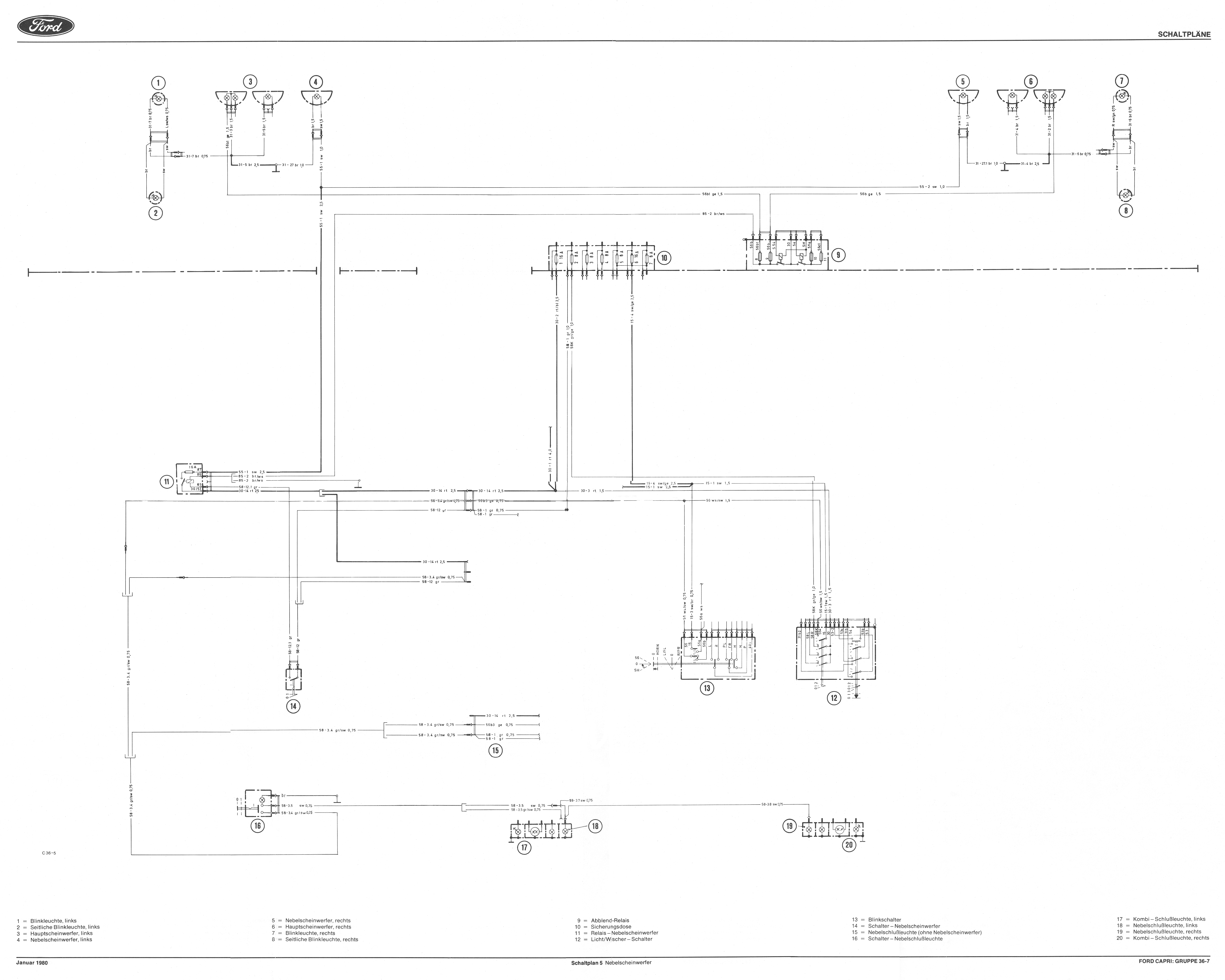

Ford Capri Mk III od 01.1980

Poniższe schematy są w postaci jednego arkusza, osobnego dla modeli L/GL i S/Ghia, z manualną lub automatyczną skrzynią biegów. Pojedyńczy arkusz jest kompletnym schematem, z opisem wszystkich elementów.
Wykaz elementów umieszczony powyżej NIE JEST ODPOWIEDNI dla poniższych schematów, dotyczy on wersji wcześniejszej. Podobnie powyższe rysunki poglądowe elementów dotyczą wersji wcześniejszej - jednak biorąc pod uwagę inną numerację elementów, można z nich skorzystać.

Schematy (wszystkie w postaci plików w formacie GIF, o wielkości 5500x4400 pikseli):
